星谱直连式在线过滤器及安装指南



‍

在HPLC运行过程中会不可避免地产生一些固体小颗粒，比如仪器部件的磨损、微生物、样品中本身存在或者进入流动相后产生的不溶性颗粒等，而这些颗粒绝大部分都会富集在色谱柱中，更准确地说，会富集在色谱柱的进口端筛板和柱头上，从而使色谱柱在使用时出现背压升高、柱效下降、峰变形等现象。而且当出现这种情况时，色谱柱修复的难度很大，即使反冲往往效果也不明显、或者耗费过多的人力和物力。

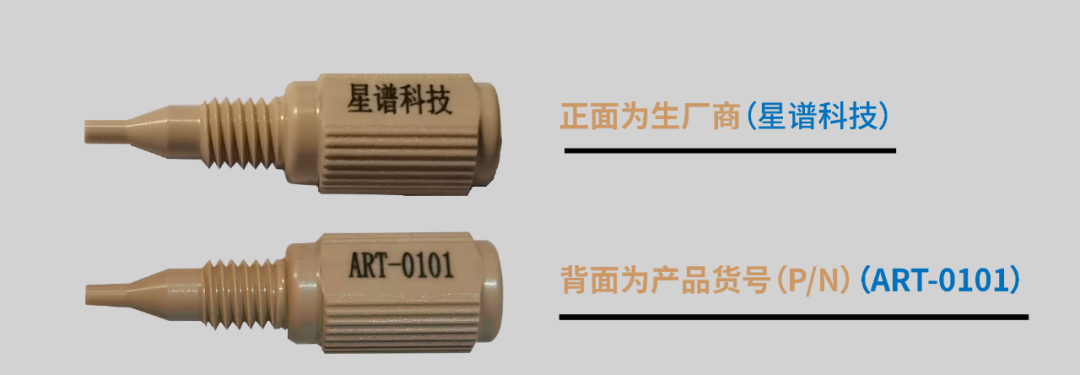

针对这种问题，星谱科技（Starchrom Technologies）经过反复的设计和实验，开发出了直连式在线过滤器，这种在线过滤器是在peek材料内嵌入了2μm或者0.5μm的筛板，可以将其安装在色谱柱前以保护色谱柱。它具有以下几大优点：



  • 可以拦截绝大部分的固体颗粒；

  • 增加的背压极低；

  • 产生的死体积几乎可以忽略（因此对分离结果几乎没有不良影响）；

  • 手拧设计，无须额外工具；

  • 性价比高。





安装指南：星谱直连式在线过滤器较低压力体系（如25MPa以内）可以直接手拧安装，当高于这个压力时需要用扳手紧30-45°以防止漏液。它可以安装在任何需要保护的部件的前面，如：直接安装在色谱柱前；安装在进样器后、色谱柱前的任何位置，如六通阀出口、柱温箱出口；直接安装在色谱柱后，以保护检测器流通池等，如下图所示：

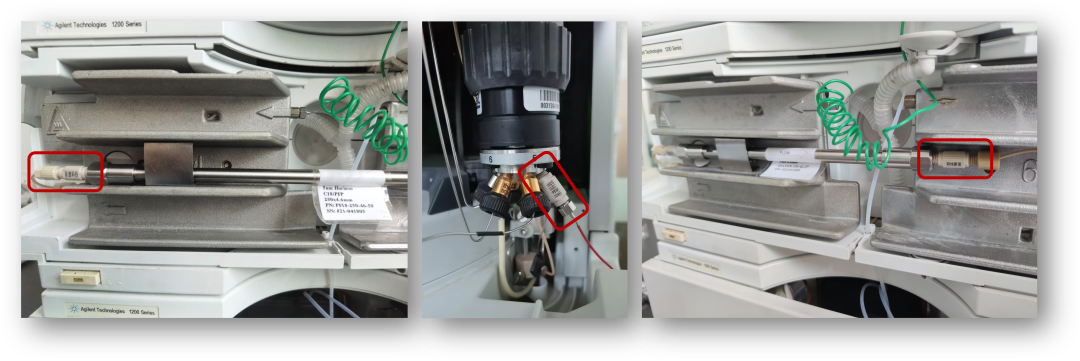

几种安装位置示意图


‍



测试数据

色谱柱：Horizon C18 5u 250*4.6mm
流动相：乙腈:0.1%TFA = 35：65
波长：220nm
流速：1mL/min
柱温：30℃
进样量：6ul

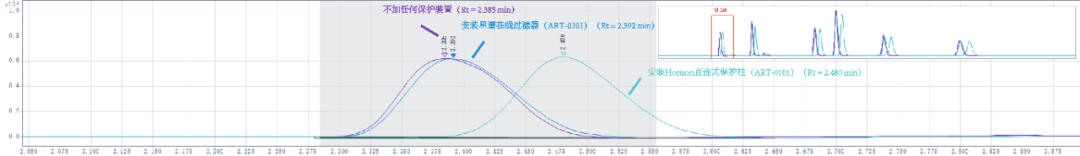

谱图：

注：出峰的化合物按照从左到右分别为：(1)Uracil，（2)4-Hydroxybenzoic acid，(3)Acetylsalycylic acid，(4)Benzoic acid (5)2-Hydroxybenoic acid，(6) Ethyl paraben。



  压力/偏差 Uracil保留时间/偏差
不加保护装置 110Bar 2.385min
加ART-0101 111Bar/+1Bar 2.392min/+0.007min
加Horizon保护柱 115Bar/+5Bar 2.480min/+0.095min

通过实验发现，当安装星谱在线过滤器时，在该流动相条件下，压力只增加1Bar，保留时间只增加0.007min，相比安装保护柱时（5Bar，0.095min）优势明显，可以实现保护色谱柱免受不溶性颗粒物污染的同时几乎不对分离结果产生负面影响。

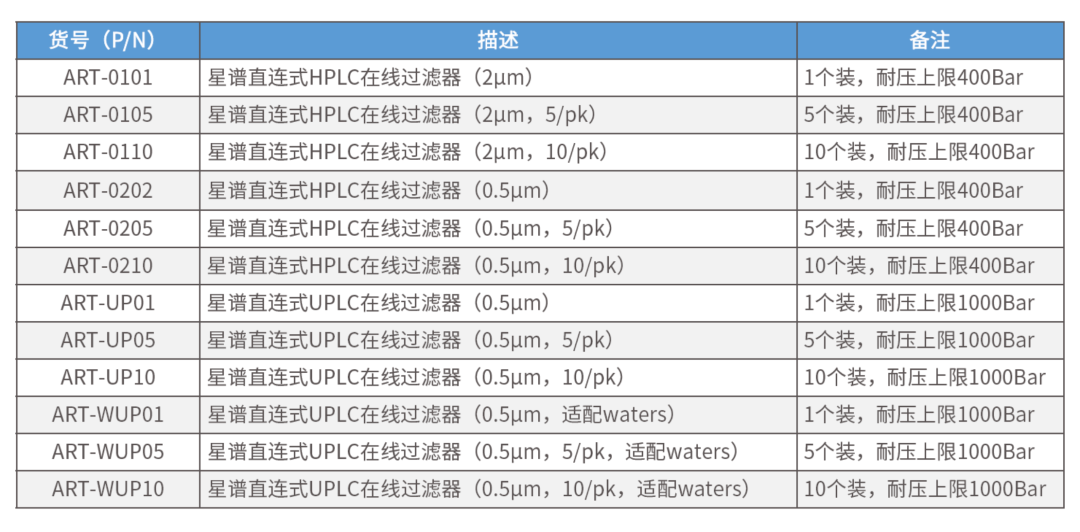

货号信息
